氙燈是由一只用優質石英玻璃吹制成的泡殼，在其內封有一對電極（直流燈：一只為陽極，另一只為陰極。交流燈：兩只均為具有電子發射性能的電極）并充入一定壓力的惰性氣體Xe而成，是典型弧光放電型的氣體放電燈。

氙燈工作時要求外接專用電源（直流燈：專用的直流穩流電源。交流燈：交流電源和鎮流器）和觸發器。當接通電源時，電路中的觸發器產生一個高頻高壓訊號加于燈的兩端，使燈管內的Xe氣激發電離產生弧光放電，并輻射出如圖所示的光譜分布，很近似于日光，故氙燈也俗稱為小太陽。其色溫在5500-6000K，具有良好的顯色指數。

氙燈特性及用途

氙氣是惰性氣體中原子序數較大的元素（也就是較重的元素），原子半徑較大。在弧光放電中，電子和氣體發生彈性碰撞損失的能量同氣體的原子量成反比，所以和其他惰性氣體相比氙氣弧光放電時損失較小，發光效率高。同時，氙氣的電離電勢 較低，放電時電極附近的電壓降小，這樣可以延長電極的壽命。又由于氙原子結構的特點，長弧氙燈發出的光譜和日光非常接近。

熒光燈的功率是受限制的，一般都做成5～100瓦。而氙燈功率可以從1萬瓦到幾十萬瓦。氙燈的工作溫度很高，僅靠自然冷卻不行，需要強迫冷卻，或者用風冷，或者用水冷。氖燈的發光效率較高，約24～37流／瓦，水冷式的氙燈發光效率可達60流／瓦，一般壽命可達3000小時。一盞5萬瓦的氙燈所發出的光相當于1000盞100瓦的日光燈或90盞400瓦的高壓汞燈。它適于廣場、公園、體育場、大型建筑工地、露天煤礦、機場等地方的大面積照明，還可以用作電影攝影，彩色照相制版，復印等方面的光源。因為它發光接近日光，所以可用于布匹織物的顏色檢驗，藥物、塑料的老化試驗，植物栽培，光化學等方面充當人工老化的光源和模擬日光。

氙燈的主要特點及分類

利用氙氣放電而發光的。由于燈內放電物質是惰性氣體氙氣，其激發電位和電離電位相差較小，因此，氙燈具有以下特點：

　　①輻射光譜能量分布和日光相接近，色溫約為6000K。

　　②連續光譜部分的光譜分布幾乎和燈輸入功率變化無關，在壽命期內光譜能量分布也幾乎不變。

　　③燈的光、電參數一致性好，工作狀態受外界條件變化的影響小。

　　④燈一經燃點，幾乎是瞬時即可達到穩定的光輸出；燈滅后，可瞬時再燃點。

　　⑤燈的光效較低，電位梯度較小。

　　氙燈可分為超高壓短弧氙燈、長弧氙燈和脈沖氙燈3類。

氙燈啟動裝置

啟動裝置線路為升壓變壓器，T2為脈沖變壓器，C2為旁路電容器。當電路接通后，電源電壓經升壓變壓器升壓后向C1充電，當C1上電壓達到一定值時，經火花隙G放電。此時電容器C1和T2的初級線圈構成一個衰減式振蕩回路，其頻率值取決于C1的電容量和T2的初級線圈電感量的乘積。在該振蕩回路中，頻率升高到100千赫左右，這一高頻電壓再經T2升高到20～30千伏，這一電壓經C2加到氙燈燈管兩端，氙氣在高頻電壓作用下?lián)舸�，并過渡到自持的弧光放電。此時燈已點亮，把S1拉開，由市電網路直接供電。若T2次級導線不能承受大電流，需將S2合上，此時燈管已進入正常工作。C2的作用是防止高頻脈沖串到市電網路中去。

氙燈使用注意事項

1、 氙燈的點燃位置垂直或水平均可，水平點燃時傾角不超過40度;，垂直點燃時陽極在上，陰極在下。水平點燃應在燈泡殼水平方向有吸弧磁場穩定電弧位置，以防電弧在上飄動。

2、 不要沾污石英泡殼應保持清潔，使用前應用酒精棉花擦凈后再點燈。

3、 燈泡接線時必須特別注意正負不能接反，粗電極“+”端為陽極，細電極“-”端為陰極，如果接反短短幾秒鐘內就會將陰極燒壞。

4、 由于電流較大，燈頭和燈座之間接觸必須良好，使用中必須保證接觸點清潔。

5、 因燈內充有高壓氣體，故在裝卸運輸時，尤其在裝機時避免碰撞，工作時應置于散熱良好的罩內，以防爆炸及強光、強紫外線灼傷皮膚和眼睛。

6、 氙燈必須和專用的直流電源及觸發器配套使用，直流電源的波紋系數不得大于7%，點燃時工作電流應在規定范圍內。否則會影響燈的壽命，甚至毀壞。以上由上海歐幸得提供。

氙燈氙燈是惰性氣體放電弧光燈，按電弧的長短可分為長弧氙燈和短弧氙燈。它們的功率都比較大，光色接近日光。長弧氙燈被稱為“人造小太陽”。氙燈的平均壽命是1000 小時，適合用作大面積場所的照明，例如廣場、機場、港口、車站等戶外照明。氙燈的紫外線輻射較多，所以人眼不可直視燈管，用作一般照明時，要加裝濾光玻璃．而且懸掛高度要高。氙燈的品種按工作氣壓分為脈沖氙燈、長弧氙燈和短弧氙燈3類。

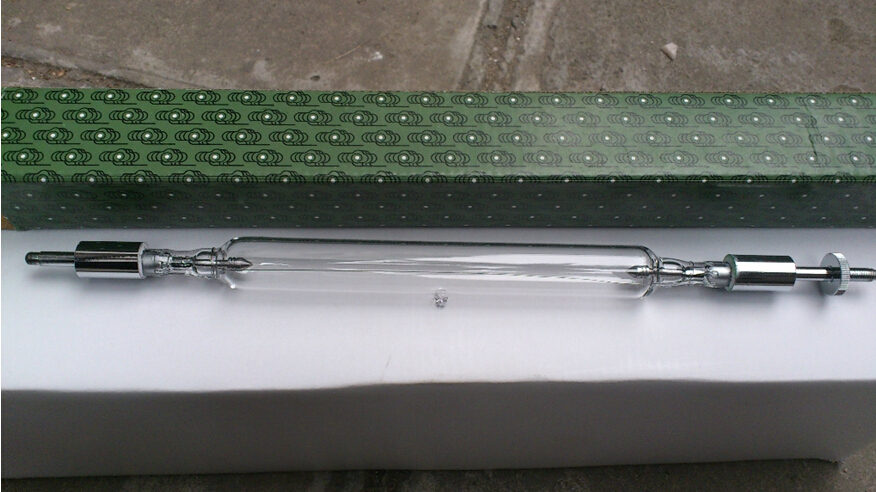

長弧氙燈 又叫管型氙燈，方圓激光激光焊接機采用的是長弧氙燈。可做成單端、雙端引出兩種，該燈發出的光和太陽光光譜接近，波長主要在290NM-800NM之間，采用進口的石英管材，光效高，壽命長（1000小時以上）。

模擬太陽光光譜的長弧氙燈 可以為科研、產品開發和質量控制提供相應的環境模擬和加速老化試驗，顯然性好，發光效率高，即開即亮，因此廣泛用于褪色實驗箱、 人工模擬太陽光試驗、光化學反應、植物培養等方面。

整套管型長弧氙燈可以使用的配件有：燈管、鎮流器、觸發器、反光罩、按鈕開關等共五件，同時可訂制各種規格、長度的長弧氙燈，如使用單端引出，則一般不需要反光罩。光電參數以500W為例：全長230MM，管壓60V，管流9A，壽命1000小時。

適用于油漆和印刷油墨的干燥 、模擬太陽光日光的老化褪色實驗 、半導體及微電子廠 、工業生產用烘爐 、木材干燥、紙張干燥、汽車烤漆 、化學反應、附生反應等，以及用于可見光下得于光解水制氫、光降解污染物、光化學合成等研究領域，大功率可用于太陽能電池板的電源等。　

是一種在管狀石英泡殼內充有適量高純度氙氣、二端封有極距大于100MM的釷鎢、鋇鎢或鈰鎢電極的氙燈。長弧氙燈有自然冷卻和水冷兩種，自然冷卻氙燈一般充（2.66～26.6）)×102pa的氙氣,水冷氙燈充(1.33～5.32)×104pa的氙氣，色溫為5500～6000K，功率可從102～2×106KW，發光效率為24～37lm/w。水冷式長弧氙燈的發光效率可達60lm/W,一般壽命達3000h。長弧氙燈的功率可以做得很大，伏安特性具有正阻特性，所以只需安裝啟動裝置，其規格有帶鎮流器的和不帶鎮流器兩種。

1． 使用前請用紗布沾酒精擦去燈管表面的手印和油污，以免燃后石英玻殼失透。

2． 點燃燈管需要配相應的觸發器，由于是高頻高壓啟動，高壓端對地應有良好的絕緣，耐壓強度要超過30KV。

3． 觸發器與燈管的引線宜在5米之內，安裝高度要適當，由于引線要通過大電流，應采用10mm以上的銅線，接頭必須固定牢固，接觸良好。

4． 水冷氙燈要采用蒸餾水，燈管點燃前管套內必須無氣泡，點燃后燈管出水口水溫不超過60℃。

短弧氙燈又稱短弧氙燈球形氙燈，是一種具有極高亮度的點光源，色溫為6000K左右，光色接近太陽光，是目前氣體放電燈中顯色性最好的一種光源，適用于電影放映、探照、火車車頭以及模擬日光等方面。

2、 不要沾污石英泡殼應保持清潔，使用前應用酒精棉花擦凈后再點燈。

3、 燈泡接線時必須特別注意正負不能接反，粗電極“+”端為陽極，細電極“-”端為陰極，如果接反短短幾秒鐘內就會將陰極燒壞。

4、 由于電流較大，燈頭和燈座之間接觸必須良好，使用中必須保證接觸點清潔。

5、 因燈內充有高壓氣體，故在裝卸運輸時，尤其在裝機時避免碰撞，工作時應置于散熱良好的罩內，以防爆炸及強光、強紫外線灼傷皮膚和眼睛。

6、 氙燈必須與專用的直流電源及觸發器配套使用，直流電源的波紋系數不得大于7%，點燃時工作電流應在規定范圍內。否則會影響燈的壽命，甚至毀壞。
