產品特點:

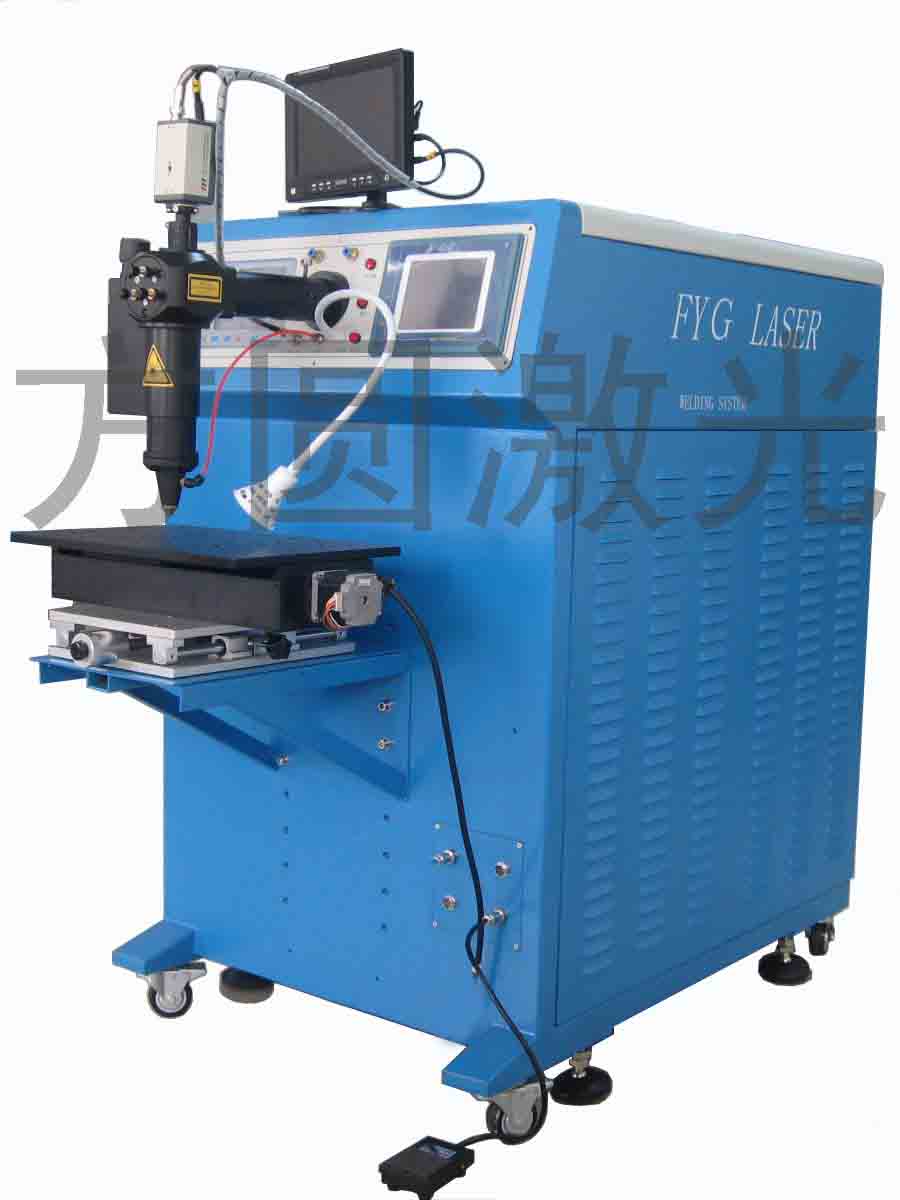

通用標準A型激光焊接機為固定光路一體式激光焊接機,由雙路氙燈泵浦、進口陶瓷反射腔體及Nd:YAG晶體棒構成激光器,電光轉換效率高。分體式冷水機根據系統設定溫度自動制冷,確保設備安全運行。5.7寸單色液晶屏按鍵式控制系統,電流閉環反饋控制激光電源,脈沖波形最多可任意設定8段,能夠滿足對不同材料金屬的焊接。5.7寸單色觸摸液晶屏控制運動系統,可自動運行平面內編輯的點、直線、圓、方形、圓弧、平面復雜圖形等軌跡,半導體紅光指示定位,CCD監視焊點質量,可以完成自動或半自動的點焊、對接焊、疊焊和密封焊。
行業應用:
適用行業:手機通信、首飾工藝品、電子元件、傳感器儀表、精密機械、五金、汽車零部件等。
適用材料:同種鋼材間的焊接:碳鋼、普通合金鋼、不銹鋼,不同鋼材間的焊接:不銹鋼-低碳鋼,416不銹鋼-310不銹鋼,347不銹鋼-HASTALLY鎳合金,鎳電極-冷鍛鋼,不同鎳含量的雙金屬帶、鈦、鎳、錫、銅、鋁、鉻、鈮、金、銀等多種金屬及其合金等同種金屬間的焊接。銅-鎳、鎳-鈦、銅-鈦、鈦-鉬、黃銅-銅、低碳鋼-銅等異種金屬間的焊接。
實例應用:廣泛用于手機金屬殼、電池焊接,眼鏡架焊接,鍵盤焊接,硅鋼片焊接,傳感器焊接,不銹鋼器具(水壺、真空杯、碗)、門把手,火花塞、濾清器、油嘴、電熱管等。
焊接效果:(工件圖)
被焊接工件變形極小,幾乎沒有連接間隙,焊接深度/寬度比高,速度快、深度大、變形小
標準配置:
|
名稱 |
規格 |
數量 |
單位 |
備注 |
|
激光電源 |
專用恒流高頻脈沖激光電源 |
1 |
套 |
|
|
激光器 |
Nd:YAG激光器 |
1 |
套 |
|
|
冷卻系統 |
水冷 |
1 |
套 |
|
|
工作臺 |
200mm×100mm
高精度滾珠絲桿自動工作臺 |
1 |
套 |
|
|
升降工作臺 |
手動,200mm |
1 |
套 |
|
|
控制系統 |
5.7寸觸摸數控系統 |
1 |
套 |
|
|
觀察系統 |
CCD監視器+紅光指示 |
1 |
套 |
|
技術參數:
|
型號 |
FWT40A/FWT40 |
|
外形尺寸(長×寬×高) |
1195mm×680mm×1135mm |
|
激光器 |
YAG |
|
波長 |
1064nm |
|
泵浦源 |
雙氙燈 |
|
最大功率 |
400W |
|
最大單脈沖能量 |
80J |
|
控制系統 |
MCU+CPLD |
|
脈沖寬度 |
0.1~20.0ms |
| 連續頻率 |
0~200Hz |
| 加工效果 |
焊接 |
| 焊點大小 |
0.3~2.0mm |
| 焊接深度 |
0.1~3.0mm |
| 連續焊速 |
25mm/s |
| 觀察系統 |
CCD監視器 |
| 瞄準定位 |
紅光指示 |
| 運動系統 |
3軸(X、Y軸自動,Z軸手動) |
| 控制終端 |
觸摸屏數控系統 |
| 最大行程 |
200 mm×100 mm×200 mm |
| 定位精度 |
±0.05mm(X軸、Y軸) |
| 重復精度 |
±0.03mm(X軸、Y軸) |
| 冷卻系統 |
一體式外循環水冷 |
| 冷卻功率 |
5P冷水機 |
| 冷水機尺寸(長×寬×高) |
1100mm×610mm×1340mm |
| 電力系統 |
15kW,三相 |
| 供電要求 |
380V±10%,50Hz,40A |
| 耗材 |
氙燈、濾芯、保護鏡片、保護氣 |
| 可選配件 |
定制各種規格夾具、旋轉工作臺 | |
