產品特點：

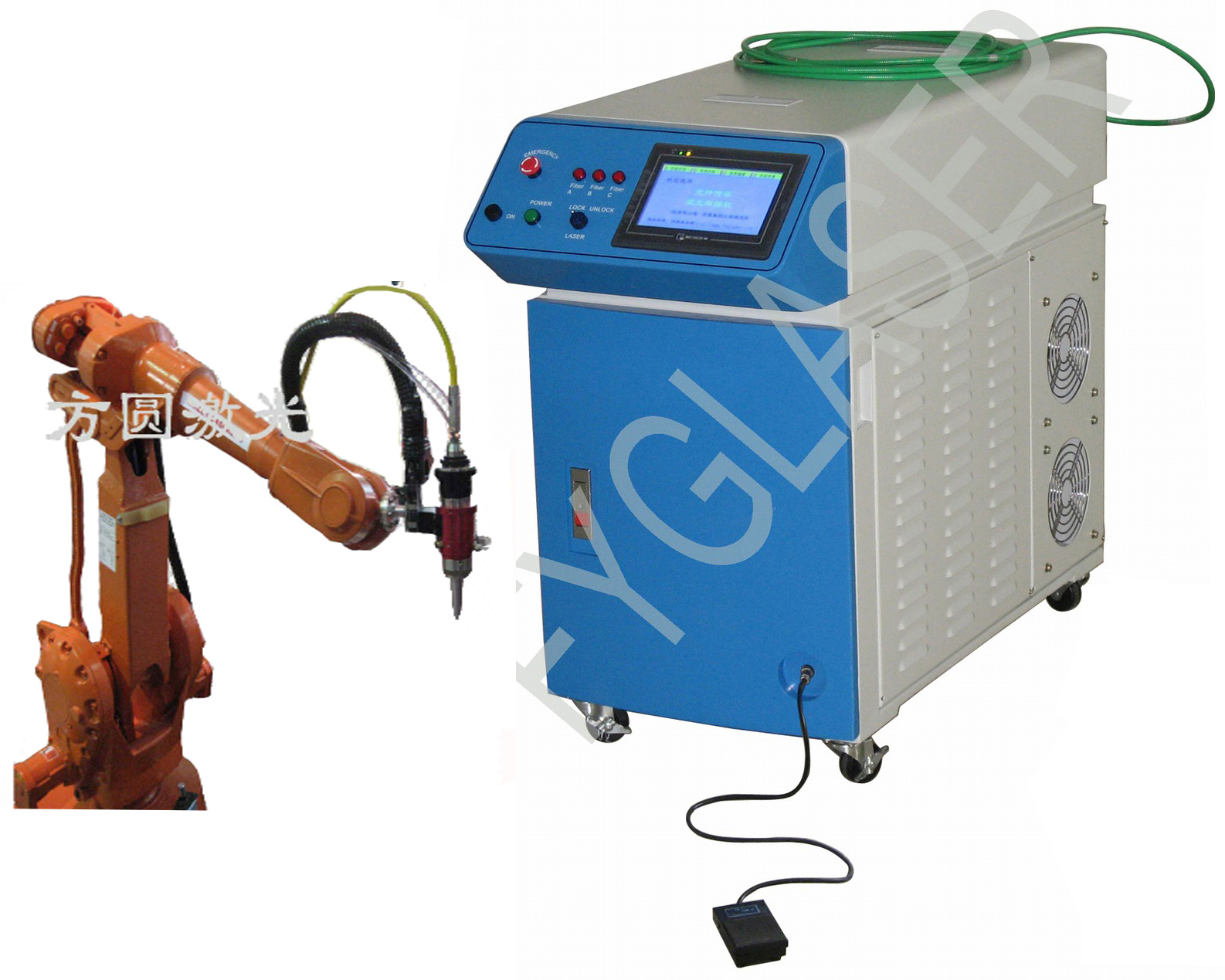

電流反饋型光纖傳輸激光為光纖傳輸激光焊接機，由氙燈泵浦、進口陶瓷反射腔體及Nd：YAG晶體棒構成激光器，電光轉換效率高。分體式冷水機根據系統設定溫度自動制冷，確保設備安全運行。8寸彩色液晶觸摸屏控制系統，電流閉環反饋控制激光電源保障輸出激光穩定，脈沖波形最多可任意設定16段，半導體紅光指示定位，能夠滿足對不同材料金屬的焊接。通過內部靈活的光學組合實現分時分能量多工位同時焊接，光纖傳輸?shù)墓馐|(zhì)量更好，焊點更均勻。
行業應用：
適用行業：各種精度高，焊接要求高的行業，不易用固定光路焊接機實現的大型、復雜工件。
適用材料：模具鋼、碳鋼、普通合金鋼、冷作高合金鋼、熱鍛高合金鋼、含鎳工具鋼、不銹鋼、高級鋼、高韌鋁合金、銅合金、鈹銅、紫銅和極硬合金材料，HASTALLY鎳合金，冷鍛鋼，鈦、鎳、錫、銅、鋁、鉻、鈮、金、銀等多種金屬及其合金。
實例應用：微電子元件、精密零件、高檔數碼組件、光纖連接器、醫療器械等焊接。
標準配置：
|
名稱 |
規格 |
數量 |
單位 |
備注 |
|
激光電源 |
專用恒流高頻脈沖光纖激光電源 |
1 |
套 |
|
|
激光器 |
Nd：YAG激光器 |
1 |
套 |
|
|
冷卻系統 |
水冷 |
1 |
套 |
|
|
傳輸光纖 |
600um |
1 |
支 |
|
|
準直聚焦頭 |
100mm×100mm焦距 |
1 |
套 |
|
技術參數：
|
名稱 機型 |
FWA40-1E |
|
外形尺寸(長×寬×高) |
1120mm×585mm×1000mm |
|
激光器 |
YAG |
|
波長 |
1064nm |
|
泵浦源 |
氙燈 |
|
最大功率 |
400W |
|
最大單脈沖能量 |
80J |
|
激光能量穩定性 |
< 5% |
|
分光方式 |
能量分光和時間分光 |
|
光纖芯徑 |
600um |
|
光纖數量 |
最多6支 |
|
控制系統 |
MCU+CPLD+彩色觸摸屏 |
|
脈沖寬度 |
0.1～50.0ms |
|
連續頻率 |
0～200Hz |
|
控制方式 |
電流反饋 |
|
加工效果 |
焊接 |
|
焊點大小 |
0.4～2mm |
|
焊接深度 |
0.1～2mm |
|
觀察系統 |
|
|
瞄準定位 |
紅光指示 |
|
冷卻系統 |
分體式外循環水冷 |
|
冷卻功率 |
5P冷水機 |
|
冷水機尺寸(長×寬×高) |
630mm×380mm×760mm
850mm×250mm×1100mm |
|
電力系統 |
12kW，三相 |
|
供電輸入 |
380V±10%，50Hz，35A |
|
耗材 |
氙燈、離子交換樹脂、保護鏡片、保護氣 |
|
可選配件 |
400um光纖、聚焦鏡頭、工作臺、CCD觀察器 |

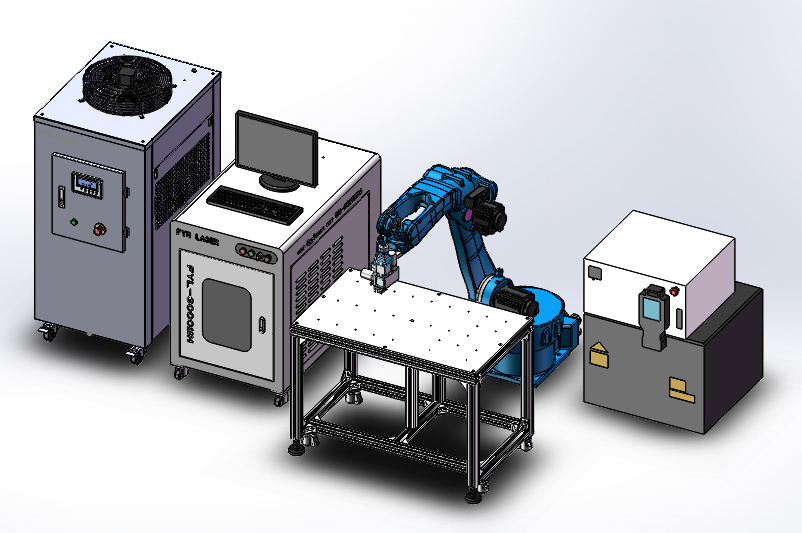

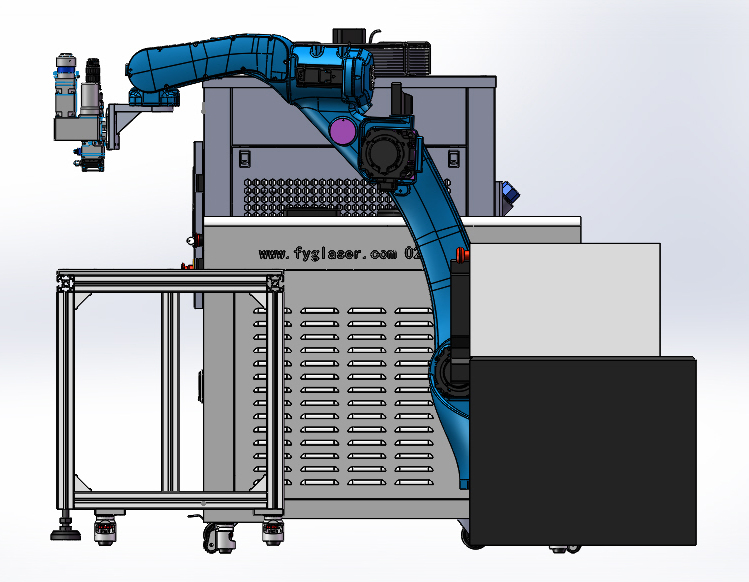

六軸聯動機械手
|
項目名稱: |
參數規格 |
|
型號: |
AII-V6 |
|
結構: |
豎直鉸接式 |
|
軸數: |
6 |
|
最大負載能力: |
6KG |
|
重復定位精度: |
±0.08mm |
|
驅動方式: |
交流伺服電機 |
|
驅動能力: |
2600w |
|
位置反饋： |
絕對編碼器 |
|
工作范圍（J1-J6各軸如下，J1為最底部旋轉軸，依次往上為J2、J3、J4、J5，最上為J6） |
|
J1： |
±170°(±50°) |
|
J2： |
-155°~+90° |
|
J3： |
-170°~+190° |
|
J4： |
±180° |
|
J5： |
-50°~+230° |
|
J6： |
±360° |
|
最大速度(J1-J6各軸如下，J1為最底部旋轉軸，依次往上為J2、J3、J4、J5,最上為J6) |
|
J1： |
210°/s(190°/s) |
| J2： |
210°/s |
| J3： |
210°/s |
| J4： |
420°/s |
| J5： |
420°/s |
| J6： |
620°/s |
| 許用扭矩(J4-J6各軸如下) |
| J4： |
11.8N·m |
| J5： |
9.8 N·m |
| J6： |
5.9N·m |
| 許用轉動慣量(J4-J6各軸如下) |
| J4： |
0.38kg·m2 |
| J5： |
0.25kg·m2 |
| J6： |
0.06kg·m2 |
| 手臂水平工作范圍面積 |
3.14m2*340° |
| 環境溫度/濕度 |
0～45℃、20～80%RH(無結露) |
| 質量 |
160kg |
| 上臂最大承重(J3) |
10kg |
| 安裝方式 |
地面安裝、懸掛安裝、壁掛安裝 |
| 回原點 |
不需要 |
| 外觀顏色 |
手臂：橘紅色、底座：黑色 | |
